500T單柱液壓機
一、機器的結構概述
本機器為單臂立式液壓機。由機身，主缸，閥件，管路及電器系統連接起來構成一個整體，現將個部分簡介如下：
1、機身
機身由上兩塊側板，前后擋板，加強筋焊接形成臂式主體。開口上是油缸托板，開口下是工作臺托板。兩托板相互平行且垂直，同軸。主缸活塞桿以工作臺中垂線為中心上下移動。
2﹑油缸
油缸行程500mm，壓力25Mpa

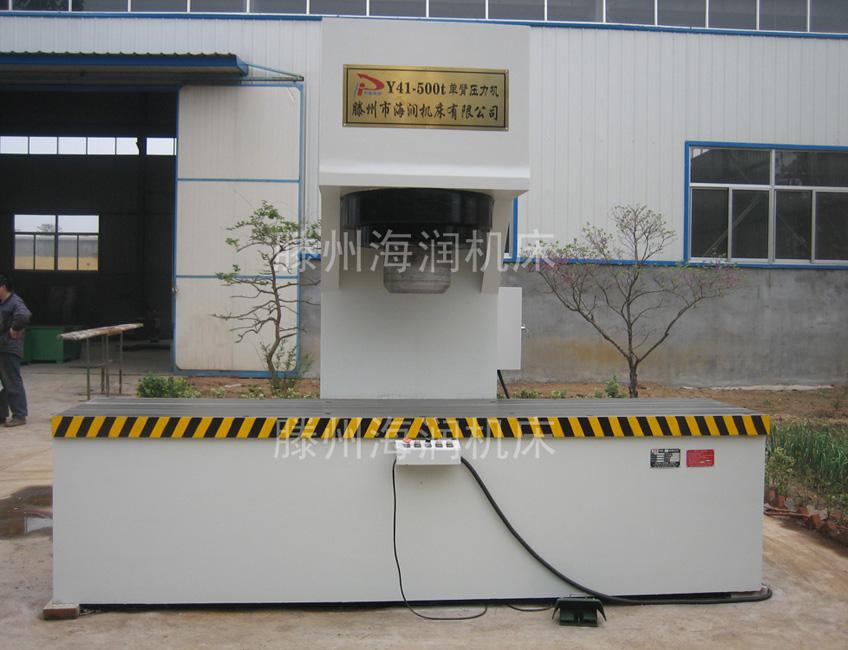

此設備為滕州市海潤機床有限公司根據客戶要求定制的500噸單臂油壓機
二、 機器的主要技術參數
|
|
名稱 |
單位 |
數值 |
備注 |
|
|
壓力 |
公稱壓力 |
KN |
5000 |
|
|
|
液體最大工作力 |
Mpa |
25 |
|
||
|
行程 |
最大行程 |
mm |
500 |
|
|
|
工藝 幾何 尺寸 |
最大開口 |
mm |
600 |
|
|
|
工作臺距地面高度 |
mm |
900 |
|
||
|
工作臺有效尺寸 |
左右 |
mm |
3500 |
|
|
|
前后 |
mm |
800 |
|
||
|
功率 |
機器總功率 |
kw |
18.5 |
|
|
|
重量 |
機器總重量 |
kg |
22000 |
|
|
